产品特点
◆ 智能分界断路器控制器为圆桶形结构，具有良好的防风、防潮、防尘、抗震、抗凝露功能；
◆ 超宽工作温度，在-40~80℃的环境下可靠工作
◆ 集成电路全部采用工业品，使得装置有很高的稳定性和可靠性；
◆ 采用32位MCU微控制器芯片，内置大容量的RAM和Flash Memory，成了高精度高速AD，中央处理含单周期乘法器和硬件除法器，数据运算、逻辑处理和信息存储能力强，可靠性高，运行速度快;
◆ 采用高精度A/D采样，数据采集每周波32点，先进行软件RC滤波在采用FFT，保证了高采样精度和保护计算精度；
◆ 高可靠的电磁兼容设计，电路板采用表面贴装技术以及多层板工艺，选用快速顺变电压抑制器件，使装置具有很强的电磁兼容能力：
◆ 控制器与开关本体通过控制电缆和航空接插件连接，安装方便
◆ 采用图形液晶，全中文显示菜单式人机交互：可实时显示各种运行状态及数据，信息详细直观，操作、调试方便；
◆ 大容量的信息记录：可保存最多1 28个最近发生的历史报告，可带动作参数，掉电保持，便于事故分析；
◆ 完善的无线通讯功能，用户可远程查询开关状态，控制开关的分合。保护出口方式可以按照保护配置，出口设置方便灵活；
◆ 采样选用电流型变送器，采样精度高，抗干扰能力强。
技术指标
◆ 输入工作电压：AC220V；
◆ 输入工作电压频率：50Hz；
◆ 输入工作电压允许波动范围：±20%；
◆ 整机功耗：<10W；
◆ 分合闸操作电压：AC/DC220V~240V(交流或直流订货时指明)；
◆ 相电流输入值：0.01A~100A；
◆ 零序电流输入值：0.01A~15.0A；
◆ 电量输入值允许采样误差±1%；
◆ 交流电流回路：2倍额定电流下，连续工作；10倍额定电流下，允许10S；40倍额定电流下，允许1s；
◆ 定值整定范围：交流电流：0.1A~99.99A：零序电流：0.1A~12A；
◆ 定值误差：电流元件：≤±3%或±0.1A；零序电流：≤±3%或±0.1A；时间元件：≤±1%整定值或±40m。
测控功能
◆ 测量lA、IB、IC三相电流，线电压
◆ 断路器遥控分合闸
◆ 开关合位置采集
◆ 弹簧未储能位置采集
◆ 2路有源开关量输出(AC220V或DC220V)
保护功能
◆ 速断保护
◆ 欠压保护
◆ 过流保护
◆ 合闸后加数保护
◆ 零序保护
◆ 三次盖合闸
◆ 杆下遥控分合闸功能
通信功能
◆ 可选择经磁隔的高速标准RS485接口或经磁隔的高速标准CAN2.0B接口；
◆ RS485接口通信规约划IEC 6087-103通信协议；
◆ CAN2.0B接口通信规约为IEC 60870-104协议；
◆ 可选择GSM通信功能（信息远程上报、远程控制分合闸）；
◆ 可选择GPRS通信功能（信息远程上报、远程控制分合闸）；
◆ 可选掌上电脑，可以在杆下设置定值、控制分合闸、查询事件等运行信息。

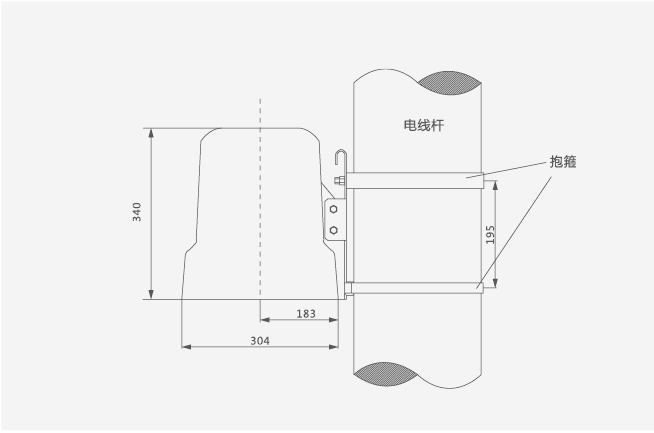

现场安装图
