产品特点

---

◆ 测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能；

◆ 采用高可靠性工业级DSP，数据采集速度快，测量精度高，运算处理速度快；

◆ 强大的数据采集和处理功能，可实实现一个回路全电气量的测量；

◆ 体积小，安装方便，采用自锁面板式安装机构，无需螺丝固定即可安装；

◆ 接线方便灵活，三相三线制、三相四线制可通过面板编程设置；

◆ 可选配1路RS485通讯口(ModBus通信协议)，与其他设备进行联网通信。

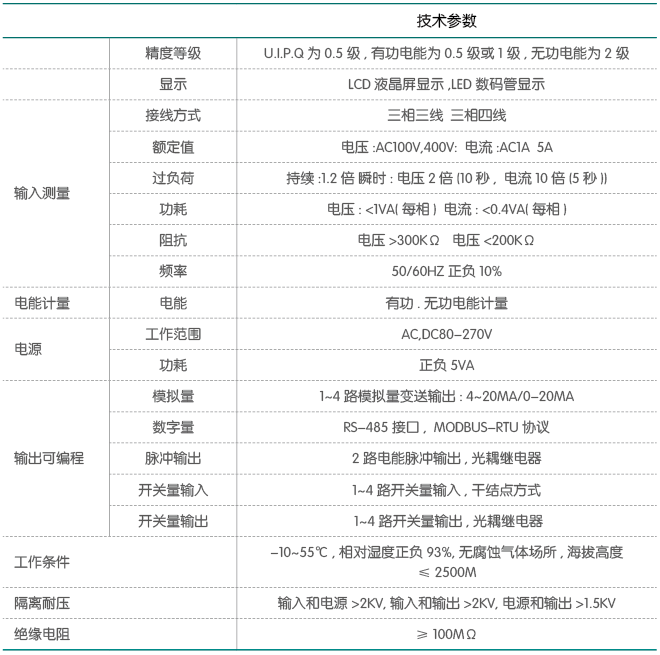

主要功能

型号含义

①  企业代号

②  功能代号：E-多功能电力仪表

③  辅助代号,表示仪表外型

④  显示方式：Y-LCD(液晶显示)     4-LED(数码管显示)

说明：1、举例1:三相多功能仪表 EB96-E-9S4

         2、由于数显仪表型号纵多，功能却相同，如有不明可电话咨询。

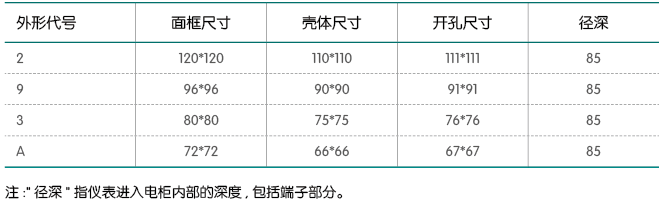

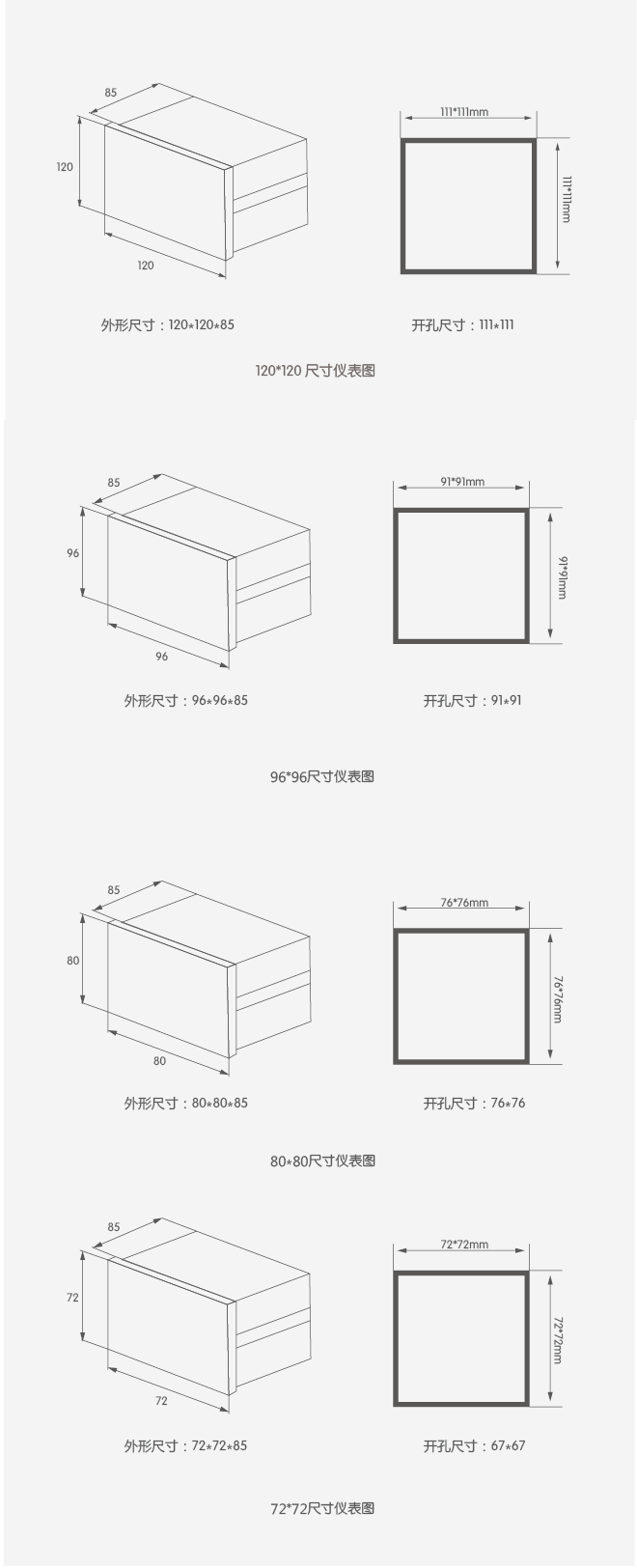

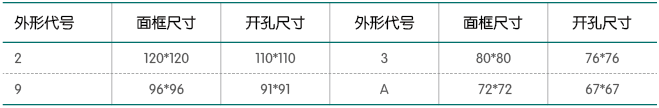

外形及开孔尺寸

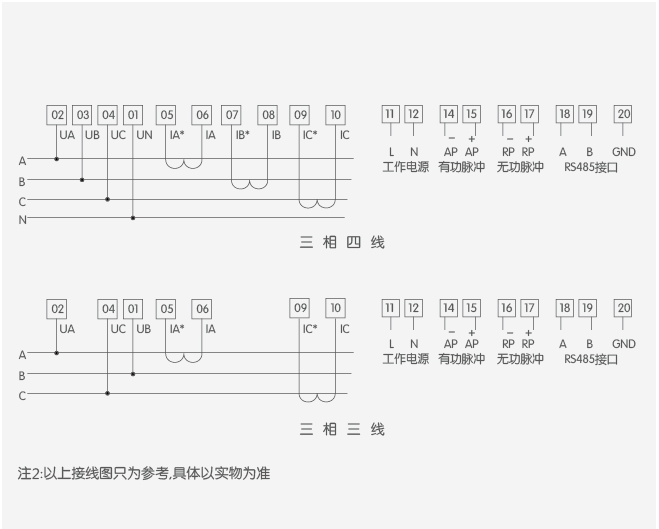

仪表接线图

订货范例

---

例1

型号：EB96-Z-9S4(三相多功能电力仪表)

工作电源：AC220V或AC/DC80-265V      输入CT : 100/5A       输入PT : AC380V       接线方式：三相四线

例2

型号：EB96-E-9SY(三相多功能电力仪表)

工作电源：AC220V或AC/DC80-265V     输入CT : 200/5A      输入PT : AC10/0.1KV    接线方式：三相三线

例3

型号：EB96-E-2S4(三相多功能电力仪表)

工作电源：AC220V或AC/DC80-265V      输入CT : 300/5A       输入PT : AC380V      接线方式：三相四线

例4

型号: EB96-E-AS4(三相多功能电力仪表)

工作电源: AC220V或AC/DC80-265V    输入CT:300/5A    输入PT:AC6/0.1KV   接线方式:三相三线
