型号列表

---

外形尺寸	型号	开孔尺寸	深度
120*120	EB194I-2K4	111*111	85
96*96	EB194I-9K4	91*91	85
80*80	EB194I-8K4	76*76	85
72*72	EB194I-7K4	68*68	85

产品特点

---

◆ 采用高可靠性工业级DSP，数据采集速度快，测量精度高，运算处理速度快。

◆ 强大的数据采集和处理功能，可实现对各种电量参数的测量。

◆ 体积小，安装方便，采用自锁面板式安装机构，无需螺丝固定即可安装。

◆ 接线方便灵活，三相三线制、三相四线制仪表通用。

◆ 带RS-485数字接口，采用标准MODBUS-RTU协议。

◆ 可选一路报警输出，对被测量参数实现上下限监控。

◆ 可带一路模拟量输出，三相电流电压可选三路模拟量输出，可选择被测量的变送输出，输出为DC4~20mA，DC0-5V，0~12~20mA等可选。

◆ 四位LED数码实时显示，仪表可通过显示面板按键设定显示值。

◆ 标准CT输入,标准PT输入或直接输入。

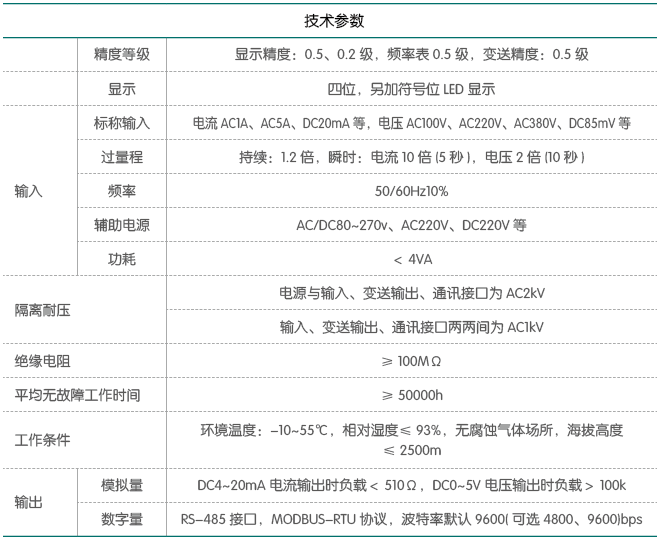

主要功能

型号含义

①  企业代号

②  功能代号：I-电流     U-电压           P-有功功率        Q-无功功率

                       F-频率    H-功率因数    DI-直流电流       DU-直流电压

③  辅助代号,表示仪表外型

④  辅助代号，表示显示方式：1—单排显示   4—三排显示

⑤  选配代号：C-RS485     J-上下限报警   M-模拟量输出

说明：1、举例1:三相电流表 EB96-I-9K4                举例2:三相功率因数表 EB96-H-9K1

          2、由于数显仪表型号纵多，功能却相同，如有不明可电话咨询。

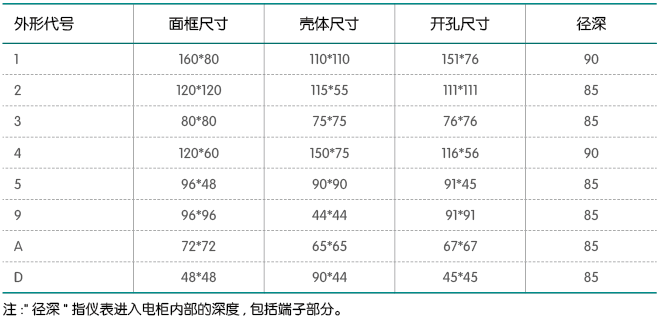

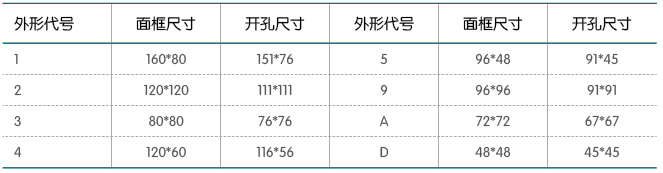

外形及开孔尺寸

订货范例

例1

型号:  EB96-I-9K4/C(三相电流表带RS485)

工作电源:  AC220V或AC/DC80-265V   输入CT:   100/5A    接线方式:  三相四线(3P4L)

例2

型号:  EB96-U-9K1/J(单相电压表带报警)

工作电源:  AC220V或AC/DC80-265V   输入CT:   AC0-450V    接线方式:  单相

例3

型号:  EB96-P-9K1/M(三相有功功率表带模拟量输出)

工作电源:  AC220V或AC/DC80-265V   输入CT:200/5A   输入PT:AC10/0.1KV    接线方式:三相三线

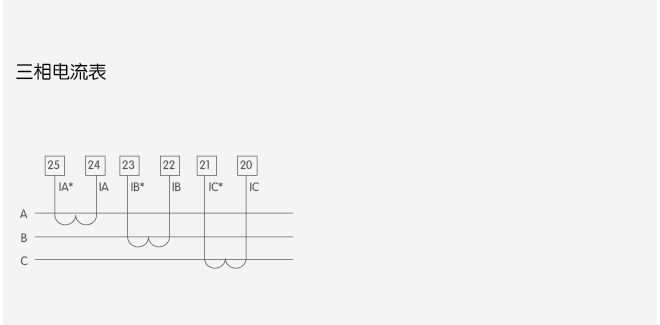

仪表接线图
