型号列表
外形尺寸 | 型号 | 开孔尺寸 | 深度 |
120*120 | EB194U-2KA | 111*111 | 85 |
96*96 | EB194U-9KA | 91*91 | 85 |
80*80 | EB194U-8KA | 76*76 | 85 |
72*72 | EB194U-7KA | 68*68 | 85 |
产品特点
◆ 采用高可靠性工业级DSP,数据采集速度快,测量精度高,运算处理速度快。
◆ 强大的数据采集和处理功能,可实现对各种电量参数的测量。
◆ 体积小,安装方便,采用自锁面板式安装机构,无需螺丝固定即可安装。
◆ 接线方便灵活,三相三线制、三相四线制仪表通用。
◆ 带RS-485数字接口,采用标准MODBUS-RTU协议。
◆ 可选一路报警输出,对被测量参数实现上下限监控。
◆ 可带一路模拟量输出,三相电流电压可选三路模拟量输出,可选择被测量的变送输出,输出为DC4~20mA,DC0-5V,0~12~20mA等可选。
◆ 四位LED数码实时显示,仪表可通过显示面板按键设定显示值。
◆ 标准CT输入,标准PT输入或直接输入。

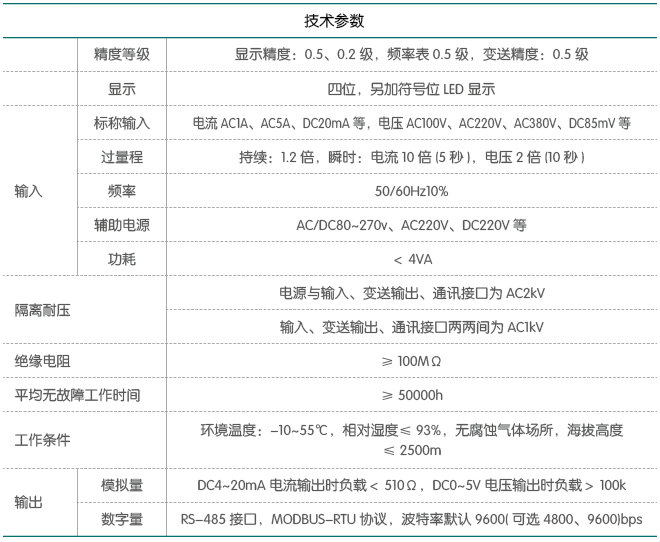

主要功能
型号含义
① 企业代号
② 功能代号:I-电流 U-电压 P-有功功率 Q-无功功率
F-频率 H-功率因数 DI-直流电流 DU-直流电压
③ 辅助代号,表示仪表外型
④ 辅助代号,表示显示方式:1—单排显示 4—三排显示
⑤ 选配代号:C-RS485 J-上下限报警 M-模拟量输出
说明:1、举例1:三相电流表 EB96-I-9K4 举例2:三相功率因数表 EB96-H-9K1
2、由于数显仪表型号纵多,功能却相同,如有不明可电话咨询。

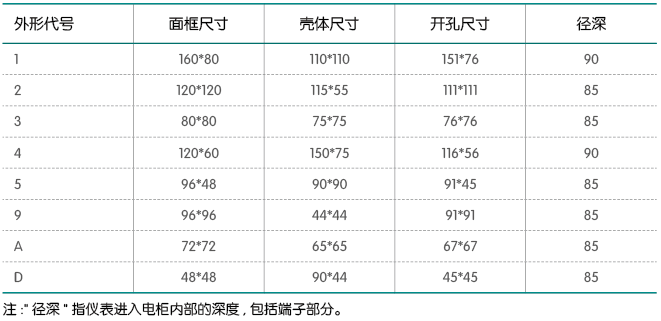

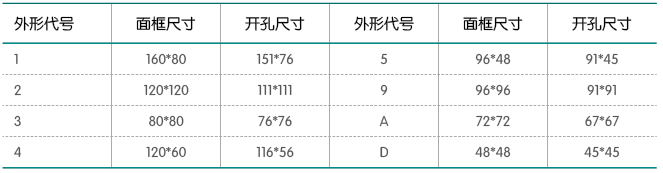

外形及开孔尺寸
订货范例
例1
型号: EB96-I-9K4/C(三相电流表带RS485)
工作电源: AC220V或AC/DC80-265V 输入CT: 100/5A 接线方式: 三相四线(3P4L)
例2
型号: EB96-U-9K1/J(单相电压表带报警)
工作电源: AC220V或AC/DC80-265V 输入CT: AC0-450V 接线方式: 单相
例3
型号: EB96-P-9K1/M(三相有功功率表带模拟量输出)
工作电源: AC220V或AC/DC80-265V 输入CT:200/5A 输入PT:AC10/0.1KV 接线方式:三相三线

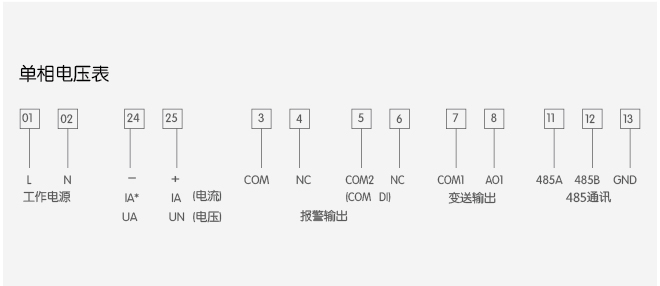

仪表接线图
